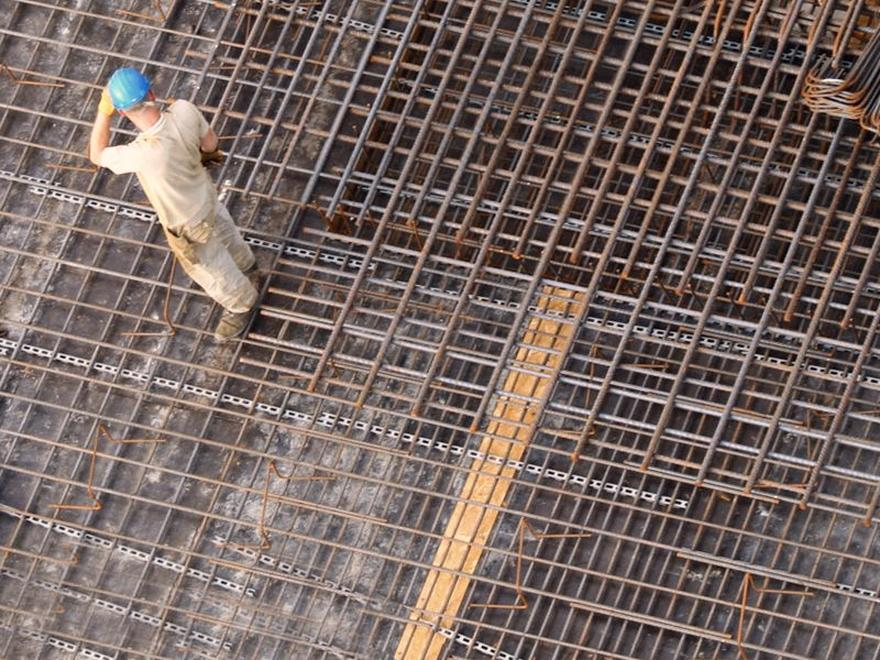

Średnicę i rozstaw prętów dobieram zgodnie z projektem konstrukcyjnym. Projektant oblicza zbrojenie, uwzględniając rozpiętość i kształt stropu, układ podpór oraz przewidywane obciążenia. Pręty główne przenoszą największe siły rozciągające, dlatego są zwykle grubsze, natomiast cieńsze pręty rozdzielcze układa się poprzecznie. Zależnie od konstrukcji płyta może wymagać zbrojenia jedno- lub dwukierunkowego. Konkretne średnice, liczbę prętów na metr i odstępy między nimi określają obliczenia, a nie przyzwyczajenia ekipy.
- Średnicę, liczbę, rozstaw i układ prętów dobiera projektant; nie należy samodzielnie zmieniać zbrojenia ani dodawać stali „na zapas”.
- Pręty główne i rozdzielcze, zbrojenie górne i dolne oraz zakłady i zakotwienia trzeba wykonać zgodnie z dokumentacją, zwłaszcza przy podporach, wieńcach i podciągach.
- Otwory, kominy i okolice słupów wymagają rozwiązań przewidzianych w projekcie, w tym dodatkowego zbrojenia, jeśli jest potrzebne. Nie wolno samowolnie przecinać ani przesuwać prętów.
- Podkładki dystansowe powinny stabilnie utrzymywać zbrojenie i zapewniać projektową otulinę. Pręty nie mogą dotykać deskowania, a odstępy między nimi muszą umożliwiać przepływ i zagęszczenie betonu.
- Przed betonowaniem należy sprawdzić zgodność stali i jej ułożenia z projektem, stabilność zbrojenia, otulinę, zakotwienia oraz wykonanie wieńców, podciągów i otworów. Kontrolę powinien przeprowadzić kierownik budowy.
- Podczas betonowania trzeba zapobiec przesunięciu prętów i dokładnie zagęścić mieszankę, a świeży beton chronić przed zbyt szybkim wysychaniem i niekorzystnymi warunkami pogodowymi.
- Nieprawidłowa otulina, zakłady, podpory lub pielęgnacja mogą prowadzić do korozji stali, pustek, rys, nadmiernych ugięć i obniżenia nośności stropu.
Nie zmieniam samodzielnie średnicy ani rozstawu prętów, nawet jeśli wydaje mi się, że „więcej stali” zwiększy wytrzymałość. Zbyt rzadkie rozmieszczenie może osłabić strop, a nadmierne zagęszczenie utrudnić betonowi wypełnienie przestrzeni między prętami i prawidłowe zagęszczenie mieszanki. Szczególną uwagę zwracam na miejsca przy ścianach, wieńcach, podciągach, otworach i słupach. Tam część prętów głównych może wymagać odgięcia i zakotwienia w wieńcu, a okolice słupów — dodatkowego zbrojenia przeciw przebiciu.
Kontrola przed betonowaniem chroni strop przed kosztownymi błędami
Podczas montażu sprawdzam, czy stal odpowiada projektowi pod względem klasy, gatunku i oznaczeń. Następnie układam pręty w wyznaczonych pozycjach, zachowując wymagane zakłady, zagięcia i mijanki. Podkładki dystansowe pomagają uzyskać właściwą otulinę betonową. W opisach wykonawczych często podaje się około 2,5–3 cm, jednak ostateczną wartość określa projekt. Zbrojenie nie może dotykać deskowania, a odstępy między prętami muszą pozwalać mieszance swobodnie przepływać i dać się zagęścić.
Przed betonowaniem proszę kierownika budowy, by sprawdził ułożenie prętów i porównał je z dokumentacją. Dzięki temu można jeszcze wykryć brakujący pręt, nieprawidłowy rozstaw lub błąd przy otworze. Nawet gdy zamawiam gotowe segmenty zbrojenia przygotowane według projektu, kontroluję ich montaż na budowie — dokładność wykonania wpływa na nośność i trwałość stropu. Po zalaniu właściwie pielęgnuję beton, ponieważ zbyt szybkie wysychanie może powodować rysy i osłabiać konstrukcję.

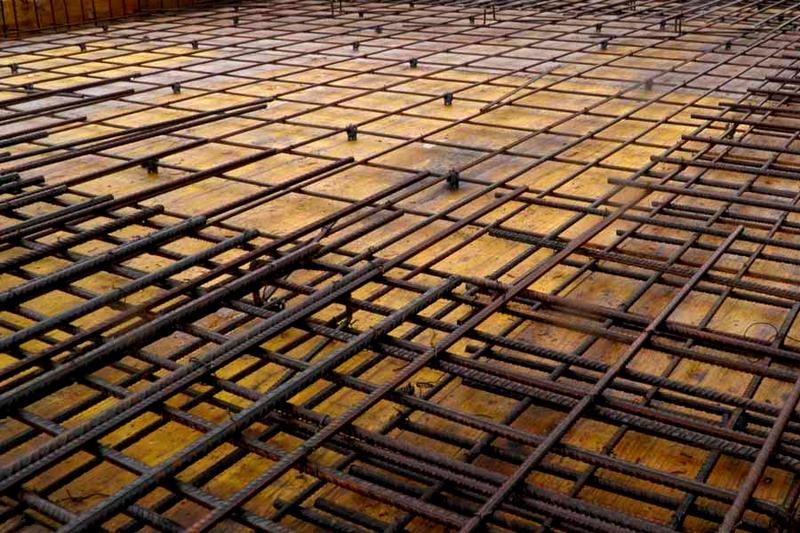

Jak poprawnie wykonać zbrojenie stropu monolitycznego
Poniższe zasady pomogą prawidłowo ułożyć zbrojenie stropu monolitycznego i uniknąć typowych błędów. Układ oraz parametry prętów zawsze określa projekt konstrukcyjny, dlatego nie zmieniaj ich samodzielnie.
- Trzymaj się projektu zbrojenia. Sprawdź średnicę i gatunek stali, liczbę oraz rozstaw prętów, a także grubość płyty. Projektant uwzględnia rozpiętość, kształt stropu, podpory i przewidywane obciążenia. Nie zmniejszaj ani nie zwiększaj ilości stali na własną rękę, ponieważ jej większa ilość nie gwarantuje wyższej nośności.
- Ułóż pręty we właściwym układzie. W deskowaniu ułóż zbrojenie główne i poprzeczne pręty rozdzielcze, tworząc układ jedno- lub dwukierunkowy zgodny z projektem. Starannie wykonaj zagięcia, zakłady i mijanki oraz połączenia przy ścianach, podciągach i wieńcach. Pręty główne przeznaczone do zakotwienia przy podporach odgnij i zakotw w wieńcu zgodnie z dokumentacją.
- Dopracuj miejsca szczególne. Zachowaj projektowane zbrojenie wokół otworów, kominów, podciągów i słupów. Przy słupach zwróć szczególną uwagę na zbrojenie przeciw przebiciu, bo jego brak lub nieprawidłowe ułożenie może osłabić płytę. Nie przesuwaj ani nie przecinaj prętów, aby poprowadzić instalacje. Każdą taką zmianę musi zatwierdzić projektant konstrukcji.
- Zapewnij otulinę betonową. Ustaw pręty na podkładkach dystansowych, by nie dotykały deskowania i zostały całkowicie otoczone betonem. Grubość otuliny dostosuj do projektu. Jeśli będzie zbyt mała, stal może korodować, a pręty stykające się z szalunkiem mogą pozostać odsłonięte.
- Skontroluj zbrojenie przed betonowaniem. Sprawdź zgodność stali i ułożenia prętów z projektem, w tym zakotwienia, połączenia, podparcie oraz otulinę. Przed zalaniem stropu kontrolę powinien przeprowadzić kierownik budowy. Gotowe elementy zbrojenia, przygotowane według projektu, mogą ograniczyć pomyłki montażowe, ale także wymagają sprawdzenia na budowie.
- Nie dopuść do przemieszczenia prętów podczas betonowania. Stabilnie podeprzyj i połącz zbrojenie, aby nie przesunęło się pod ciężarem mieszanki ani podczas jej zagęszczania. Układaj beton tak, by wypełnił deskowanie i otulił stal. Następnie zagęść mieszankę, aby usunąć puste przestrzenie i pęcherzyki powietrza.
- Chroń świeży beton przed zbyt szybkim wysychaniem. Po betonowaniu osłoń powierzchnię folią lub innym odpowiednim materiałem, a następnie regularnie ją zraszaj — szczególnie podczas upału i wiatru. Dzięki właściwej pielęgnacji ograniczysz skurcz, powstawanie rys i spadek wytrzymałości. W chłodne dni zabezpiecz beton przed wychłodzeniem, a sposób pielęgnacji dostosuj do warunków i zaleceń kierownika budowy.
| Obszar kontroli | Liczby i szczegóły | Właściwe wykonanie | Błąd i możliwy skutek |
|---|---|---|---|
| Otulina betonowa | Wartość otuliny określa projekt; w praktyce zależy m.in. od klasy ekspozycji, średnicy prętów i wymaganej odporności ogniowej. W przytoczonych zaleceniach wykonawczych wskazano podkładki o grubości 2,5–3 cm, ale nie jest to uniwersalna wartość dla każdego stropu. | Ustawić zbrojenie na stabilnych dystansach tak, aby zachować projektową odległość stali od deskowania i powierzchni betonu. Sprawdzić otulinę przed betonowaniem. | Za mała otulina zwiększa ryzyko korozji stali i pogorszenia ochrony przeciwpożarowej; za duża może zmniejszyć efektywną wysokość przekroju i nośność elementu. |
| Podkładki dystansowe | Rozstaw i typ podkładek dobiera się do średnicy prętów, ciężaru zbrojenia, grubości płyty i obciążeń podczas betonowania; projekt lub instrukcja systemowa mają pierwszeństwo. | Stosować stabilne dystanse przeznaczone do kontaktu z betonem, rozmieszczone tak, by pręty nie uginały się ani nie opadały pod ruchem pracowników i naporem mieszanki. | Brak dystansów, ich zbyt duży rozstaw lub przypadkowe podkładki mogą spowodować kontakt stali z szalunkiem, miejscowe zmniejszenie otuliny i nierówną wysokość zbrojenia. |
| Położenie prętów w płycie | Średnice, liczba, rozstaw, kierunek oraz poziom prętów są wartościami projektowymi; nie należy zastępować ich orientacyjnymi schematami. | Układać pręty główne i rozdzielcze zgodnie z rysunkami. Zachować wymagane poziomy dolnego i górnego zbrojenia oraz podparcie prętów górnych na koziołkach lub innych projektowych elementach. | Pręty przesunięte, odwrócone lub opadnięte mogą nie znaleźć się w strefie pracy przewidzianej przez obliczenia, ograniczając nośność i zwiększając ugięcia lub zarysowanie. |
| Zbrojenie dolne i górne | W strefach przęsłowych zbrojenie dolne zwykle przenosi rozciąganie od momentów dodatnich; nad podporami istotne jest zbrojenie górne. Konkretne rozmieszczenie i długości wynikają z projektu. | Nie skracać ani nie przesuwać prętów nad podporami. Zapewnić ich prawidłowe zakotwienie i ciągłość w miejscach wskazanych na rysunkach. | Brak lub nieprawidłowe położenie prętów górnych nad podporami może prowadzić do rys i nadmiernych ugięć w strefach podporowych. |
| Zakłady i kotwienie prętów | Długość zakładu i zakotwienia zależy m.in. od średnicy pręta, klasy betonu, rodzaju stali, położenia prętów i warunków przyczepności; długość należy odczytać z projektu. | Wykonać zakłady w miejscach wskazanych w dokumentacji i rozmieścić je zgodnie z wymaganiami projektu. Zachować wymagane haki, zagięcia oraz długości zakotwienia w podporach i wieńcach. | Za krótkie zakłady, skupienie zakładów w jednym przekroju lub brak zakotwienia mogą osłabić przekazywanie sił między prętami i zwiększyć ryzyko zarysowań. |
| Wieniec stropowy | Liczbę, średnice i układ prętów podłużnych oraz strzemion określa projekt konstrukcyjny; wymiary wieńca zależą od układu ścian i obciążeń. | Połączyć zbrojenie wieńca ze stropem zgodnie z detalem. Zapewnić ciągłość prętów, właściwe naroża i zakotwienie oraz nie dopuścić do kolizji z prętami płyty. | Przerwanie ciągłości, brak połączenia ze zbrojeniem płyty lub nieprawidłowe naroża mogą pogorszyć współpracę stropu ze ścianami i usztywnienie budynku. |
| Podciągi i belki | Pręty dolne, górne, boczne i strzemiona dobiera projektant do rozpiętości, przekroju, podpór i obciążeń; uniwersalnej średnicy ani rozstawu nie ma. | Kontrolować położenie prętów w przekroju, rozmieszczenie strzemion, zakotwienie w podporach oraz połączenie zbrojenia belki ze zbrojeniem płyty i wieńca. | Pominięcie prętów górnych, zamiana strzemion lub niewłaściwe zakotwienie może obniżyć nośność belki, zwłaszcza przy podporach i w strefach dużych sił tnących. |
| Otwory w stropie | Wielkość, położenie i sposób obramowania otworu muszą być ujęte w projekcie. Dotyczy to m.in. otworów na schody, kanały instalacyjne i przewody. | Wykonać zbrojenie krawędzi, pręty dodatkowe i ewentualne belki wymianowe zgodnie z detalem. Przed betonowaniem sprawdzić wymiary oraz kolizje z instalacjami. | Samowolne wycięcie lub przesunięcie prętów, powiększenie otworu albo brak zbrojenia obwodowego może skoncentrować naprężenia i wywołać pęknięcia. |
| Zbrojenie przy słupach i przebiciu | Wymagane zbrojenie na przebicie oraz rodzaj ewentualnych kształtek określa obliczenie konstrukcyjne; potrzeba zależy od obciążeń, grubości płyty i geometrii podpory. | Wykonać zbrojenie wokół głowicy lub podstawy słupa dokładnie według detalu. Nie przesuwać ani nie usuwać elementów z powodu kolizji bez uzgodnienia z projektantem. | Pominięcie zbrojenia na przebicie może doprowadzić do lokalnego uszkodzenia płyty wokół słupa i utraty podparcia. |
| Gęstość zbrojenia i prześwity | Minimalne odstępy między prętami oraz możliwość przejścia kruszywa muszą odpowiadać projektowi i wymaganiom wykonawczym; trzeba uwzględnić średnicę kruszywa i sposób zagęszczania. | Rozmieścić pręty, zakłady i łączniki tak, by beton mógł swobodnie przepływać i otulić stal. Przed betonowaniem usunąć zanieczyszczenia z szalunku i zbrojenia. | Zbyt ciasne skupienie prętów może utrudnić wypełnienie deskowania, powodować pustki i „raki” oraz ograniczyć przyczepność betonu do stali. |
| Zmiana średnicy lub liczby prętów | Średnica, gatunek i liczba prętów są określone w projekcie; nie wolno przeliczać ich zamiennie na budowie bez akceptacji projektanta. | Porównać oznaczenia stali z dokumentacją i zachować zaprojektowany układ. Każdą zamianę uzgodnić z projektantem konstrukcji przed montażem. | Samowolne zmniejszenie zbrojenia może obniżyć nośność; jego zwiększenie także nie gwarantuje poprawy — może utrudnić betonowanie i pogorszyć współpracę stali z betonem. |
| Mocowanie i czystość stali | Pręty powinny pozostać w projektowanym położeniu podczas betonowania i zagęszczania; ilość oraz rozmieszczenie wiązań należy dostosować do sztywności układu. | Stabilnie połączyć pręty drutem wiązałkowym lub przewidzianymi łącznikami. Usunąć błoto, olej i luźne zanieczyszczenia; nie chodzić bezpośrednio po zbrojeniu bez pomostów. | Luźne wiązania i chodzenie po prętach mogą zmienić ich położenie; zanieczyszczenia mogą pogorszyć przyczepność betonu do stali. |
| Kontrola przed betonowaniem | Kontrolę wykonuje się przed rozpoczęciem betonowania; zakres obejmuje zgodność zbrojenia, otulinę, zakotwienia, otwory, wieńce, podciągi i stabilność deskowania. | Porównać wykonanie z rysunkami i zestawieniem stali. Usunąć usterki przed wbudowaniem betonu; sprawdzenie powinno być odnotowane zgodnie z procedurą budowy. | Zabetonowanie niezgodnego lub niekompletnego zbrojenia utrudnia wykrycie i naprawę błędów, a późniejsze kucie może uszkodzić konstrukcję. |
Otulina betonowa i podkładki dystansowe
Najważniejsze zasady dotyczące otuliny betonowej i podkładek dystansowych pomagają prawidłowo ułożyć zbrojenie stropu. Dzięki temu pręty zachowują zaprojektowane położenie, beton chroni stal, a konstrukcja zyskuje trwałość.
- Zapewnij zbrojeniu odpowiednią otulinę betonową. Beton powinien całkowicie otaczać pręty, chronić stal i zapewniać jej właściwą współpracę z konstrukcją. Projekt określa wymaganą grubość otuliny, dlatego nie ustalaj jej samodzielnie.
- Użyj podkładek dystansowych pod zbrojeniem. Utrzymają pręty na zaprojektowanej wysokości i nie pozwolą im zetknąć się z szalunkiem. Możesz zastosować podkładki z tworzywa sztucznego albo — zgodnie z materiałami — kawałki betonu o grubości 2,5–3 cm.
- Zachowaj zaprojektowany układ i średnicę prętów. Zbrojenie główne i rozdzielcze, zagięcia oraz zakotwienia w wieńcu muszą odpowiadać projektowi. Nie zmniejszaj ani nie zwiększaj samodzielnie ilości stali, ponieważ może to pogorszyć pracę stropu.
- Przed betonowaniem sprawdź ułożenie zbrojenia. Kierownik budowy powinien zweryfikować zgodność z projektem oraz właściwości zastosowanej stali. Sprawdź również, czy podkładki są stabilne i równomiernie rozmieszczone.
- Podczas betonowania zabezpiecz pręty przed przesunięciem. Starannie rozprowadź i zagęść mieszankę, aby szczelnie wypełniła szalunek i otuliła zbrojenie, nie pozostawiając pustych przestrzeni ani pęcherzyków powietrza.
- Pielęgnuj beton. Zbyt szybkie wysychanie może wywołać skurcz i rysy. Chroń świeży beton przed słońcem i wiatrem, a podczas upałów regularnie zraszaj go zgodnie z zaleceniami kierownika budowy.
Zbrojenie wieńców, podciągów i otworów w stropie
Zbrojenie wieńców, podciągów i otworów w stropie wymaga precyzji. Wieniec spina strop z resztą budynku, a podciąg przenosi obciążenia tam, gdzie ściana nie zapewnia wystarczającego podparcia. Projektant dobiera układ, średnice i liczbę prętów do rozpiętości, kształtu stropu oraz przewidywanych obciążeń. Dlatego nie zmieniam tych parametrów samodzielnie — nawet gdy na budowie kusi, by coś uprościć lub „dodać na zapas”.
Przy wieńcu trzeba prawidłowo połączyć jego pręty ze zbrojeniem płyty. Zgodnie z rysunkami część głównych prętów stropu może być odgięta przy ścianie i zakotwiona w wieńcu. Podciąg wymaga z kolei starannego ułożenia prętów podłużnych, strzemion oraz połączeń w miejscach oparcia. Układam całość na podkładkach dystansowych, aby beton szczelnie otulił stal. Podkładki stosowane w podobnych pracach mają zwykle około 25–30 mm grubości, jednak wymaganą otulinę zawsze sprawdzam w projekcie.

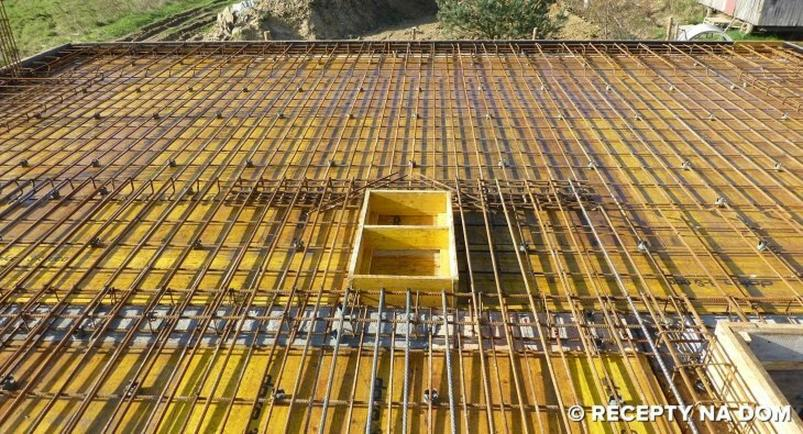

Każdy otwór w płycie wymaga precyzyjnego wzmocnienia
Otwory na schody, komin, kanały instalacyjne czy przewody wentylacyjne przerywają ciągłość płyty. Dlatego przed rozpoczęciem zbrojenia ustalam ich położenie i wymiary. Projekt może przewidywać przy krawędziach dodatkowe pręty, obramowanie albo wzmocnione belki, które przejmują obciążenia i przekazują je dalej. Nie przecinam ani nie przesuwam prętów na oko, ponieważ nawet niewielka zmiana może zaburzyć pracę konstrukcji. Przed betonowaniem sprawdzam również, czy zbrojenie nie dotyka deskowania i czy wszystkie elementy są stabilnie zamocowane.
Zanim na strop trafi mieszanka betonowa, proszę kierownika budowy o kontrolę ułożonego zbrojenia. Podczas betonowania równomiernie rozprowadzam i dokładnie zagęszczam beton, aby wokół prętów nie pozostały puste przestrzenie. Następnie pielęgnuję świeżą powierzchnię: w ciepłe i wietrzne dni często zraszam beton oraz osłaniam go folią, by nie wysychał zbyt szybko i nie pękał. Deskowanie i podpory pozostawiam na czas wskazany przez kierownika. Przy stropach monolitycznych często przyjmuje się około czterech tygodni, zależnie od warunków i osiągniętej wytrzymałości.
Błędy wykonawcze, które osłabiają konstrukcję
Większość błędów osłabiających strop wynika z pozornie drobnych odstępstw od projektu. Nie zmieniam samodzielnie średnicy, liczby ani rozstawu prętów: konstruktor dobiera zbrojenie do rozpiętości i obciążeń, a jego układ zależy od tego, czy płyta pracuje w jednym, czy w dwóch kierunkach. Ponadto źle wykonane zagięcia i zakotwienia w wieńcu, a także nieprawidłowe połączenia przy podciągach lub otworach, zaburzają przekazywanie sił. Nie warto też „dodawać stali na zapas”, ponieważ zbyt gęste zbrojenie utrudnia dokładne wypełnienie konstrukcji betonem i może sprzyjać odpryskom.
Równie istotna jest prawidłowa otulina, czyli warstwa betonu oddzielająca stal od powierzchni stropu. Jeśli pręty leżą na deskowaniu lub przesuwają się podczas betonowania, mogą zostać odsłonięte i gorzej chronione. Dlatego stosuję podkładki dystansowe, które utrzymują zbrojenie na miejscu, oraz szczelne deskowanie, ograniczające wyciek mieszanki. Zwracam też uwagę na klasę betonu wskazaną w projekcie, dokładne zagęszczenie go wibratorem i wypełnienie wszystkich przestrzeni. W przeciwnym razie nośność i trwałość płyty mogą się obniżyć.
Źle ustawione podpory i pośpiech mogą skończyć się pękającym stropem
Po wylaniu betonu nadal o niego dbam. W ciepły i wietrzny dzień powierzchnia może przeschnąć już po kilku godzinach, dlatego osłaniam ją folią i regularnie zraszam wodą; w zwykłych warunkach pielęgnację często prowadzi się dwa razy dziennie. Zbyt szybkie wysychanie sprzyja skurczowi i powstawaniu rys. Z kolei poniżej +5°C beton wiąże znacznie wolniej, więc chronię świeżą mieszankę przed chłodem. Skoro o tym mowa, sprawdź, jaki beton wybrać na strop. Jeśli po kilku dniach pojawią się pęknięcia, proszę kierownika budowy lub konstruktorkę o ocenę, zamiast z góry uznawać je za wadę kosmetyczną.
Na konstrukcję źle wpływają także nieprawidłowo ustawione stemple, ich zbyt mała nośność oraz przedwczesne usunięcie podpór. Przy stropie o masie poniżej 500 kg/m² podpory rozstawia się zwykle co około 1–1,4 m, a przy większym obciążeniu — nawet co 80 cm. Konkretne wartości sprawdzam jednak w projekcie i uzgadniam z kierownikiem. Deskowanie i podpory pozostają zazwyczaj na miejscu przez około cztery tygodnie, choć czas ten zależy również od pogody i tempa dojrzewania betonu. Ponadto pilnuję, by dokładnie rozprowadzić beton przy wieńcach, kominach i otworach. Niedoróbki w tych miejscach mogą ujawnić się później jako pękający tynk, nadmierne ugięcie lub przeciek.
Wskazówka: przed betonowaniem warto zrobić zdjęcia zbrojenia wraz z podkładkami dystansowymi i porównać jego układ z projektem — po zalaniu betonu ewentualnych błędów nie da się już łatwo skorygować.
